寧夏銀川自建別墅空氣能采暖方案（含圖紙）

    隨著十三五計劃的實施，人民經濟生活的標準不斷提高，采暖科技也趨于多元化，除了傳統的空調和燃氣鍋爐外，最新式的空氣源熱泵成為西北、華北等一帶地區采暖的熱門所選。特別是在北方部分別墅用戶，較為注意居家舒適度的土豪，空氣源采暖方案更受青睞。以下為正旭在寧夏銀川某600多平的別墅的方案為例，簡單介紹。

（1）工程概況：

寧夏銀川地區的某自建別墅方案，各層采暖面積:三層137平方米，二層214平方米,一層253平方米，共計610平米采暖面積。計劃用正旭超低溫空氣源熱泵采暖機組供應40/ 45攝氏度熱水,戶內地板輻射采暖,室外設計溫度下運行十四小時。已知370粘土磚外墻,中空玻璃。試分析確定地暖盤管間距,并試選正旭超低溫空氣源熱泵機組容量。

解析:查《民用建筑供暖通風與空氣調節設計規范》( GB 50736- 2012)附錄,寧夏銀川供暖室外計算溫度職-1.8攝氏度,室內設計溫度職18攝氏度。

( 1)東、西墻基本耗熱量

房間外墻: 4.8 X 2.7=13平方米;墻體的傳熱系數是1 56瓦/平方k,墻體耗熱量=1. 56X 13X (18+1. 8)=402瓦

南窗墻基本耗熱量

房間外墻: 6.9 X 27 = 18. 6平方米;窗體面積: (1.2+1.8+1.2) X 1.5=6.3平方米;

墻體面積: 18.3-6.3=12.3平方米;

墻體的傳熱系數是1.56瓦/平方k,窗體的傳熱系數是2.4瓦/平方. k.

墻體耗熱量=1.56 X 12.3 X (18+1.8)=380W

窗體耗熱量=2.4X 6.3X (18+1.8)=299

南窗墻耗熱量

房間面積6.9X 4.8= 33平方米;屋頂的傳熱系數是1W/平方K

屋頂耗熱量=1X 33X (18+1. 8)=653W

冷風滲透耗熱量(換氣次數職0. 5次/小時)

Q=0.28 X 1.01X 1.29 X 0.5 X 2.7 X 33 X (18+1.8)=322W .

總耗熱量: 402+402+679+653+322= 2458W

頂層熱指標: 2458/33= 74瓦/平方米

每天供熱14小時,末端散熱能力: 74 X 24/14=127瓦/平方。

( 2)觀察知非頂層房間中東南角的基本耗熱量指標最大二層(非頂層)右下角房間的熱指標:

(402+679+322)33=43瓦/平方,每天供熱14小時,末端散熱能力74瓦/平方。

各層采暖面積:三層137平方米，二層214平方米，一層253平方米。

該建筑耗熱量: 137X 74+ (214+253)X 43= 30219瓦

別墅熱指標: 30219/ (137+214+253)=50瓦/平方米

通過計算,出水溫度45攝氏度的空氣源熱泵,在連續供暖的情況下,北方(室外-5. 5攝氏度)370外墻,中空玻璃的自建房頂層主間距250mm (個別邊角房間間距可取200mm )沒有問題;非頂層同樣情況下,主間距可職300mm邊角房間間距可取250mm)。

當然如果是間歇供暖,對應間距建議加密50mm。即頂層主間距可職200mm (個別邊角房間間距可職150mm) ;非頂層主間距可職250mm (個別邊角房間間距可職200m)。室內地暖盤管末端散熱余量較大,應增設溫控裝置。

根據1匹(馬力)=735(瓦)及能效比(供熱、制冷系數)公式c = Q/W,假設室外采暖設計溫度下(-1. 8攝氏度)能效系數為3.5 (和室外溫度有關),每天供熱1 4小時需要外機實際供熱能力:

41098x(24/14)/ (3.5x735)=27匹,可以選8臺5匹正旭超低溫空氣源熱泵采暖機組。運行時,可根據室內負荷確定所需啟動的正旭超低溫空氣源熱泵數量。

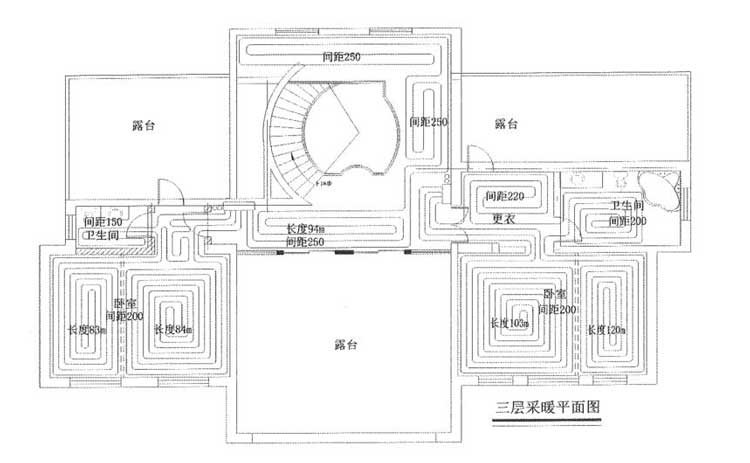

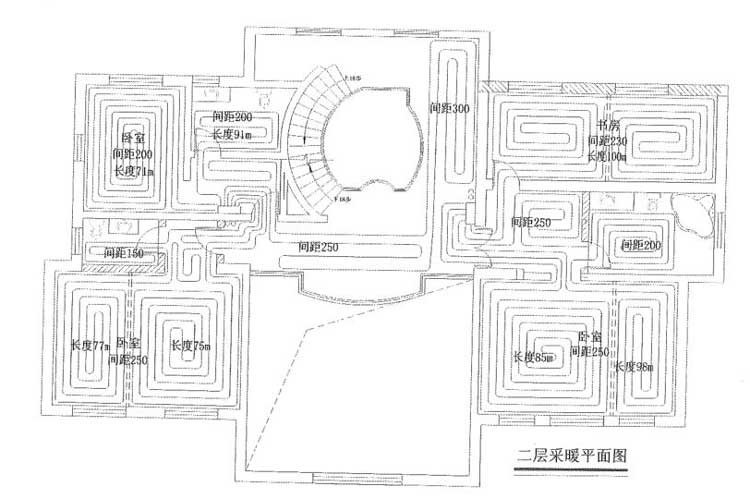

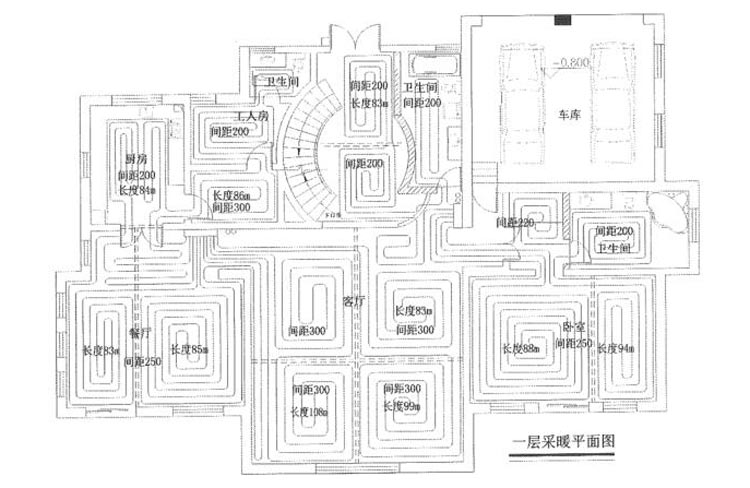

鑒于地暖墊層本身有較大的蓄熱能力,足以維持室內的熱舒適性,可不設蓄能水箱,采用正旭超低溫空氣源熱泵機組直供。各層地暖平面方案如圖。



綜上所述，空氣能采暖系統在冬天使用較為成熟穩定。正旭空氣能采暖已經十多年的沉淀，技術方面也很成熟，正旭空氣能設備有15年的技術沉淀。正旭超低溫空氣源熱泵機組是專門針對寒冷地區的氣候特點設計的，可滿足家庭和商業場所的采暖、制冷、生活熱水等多種需求。其采用獨有閃蒸+噴氣增焓技術，智能自動控制系統除霜，機組可在-35℃低溫環境安全工作。
